Přístroje pro železnice
...
Stožárové rozvodnice SŽRP
Stožárové rozvodnice jsou určené pro montáž do osvětlovacích stožárů typu JŽ 12 a JŽ 14, pro napájení osvětlovacích zařízení SŽR. Na jednu rozvodnici se může připojit pouze jedno osvětlovací těleso v daném stožáru. Spolehlivě pracují v prostředí, kde teplota okolí je ?25°C až +40°C při relativní vlhkosti vzduchu 100% při teplotě 20°C v nadmořské výšce 1000m.
- Katalog - 238 kB
- Technické údaje - 219 kB
Stožárové rozvodnice SŽRP

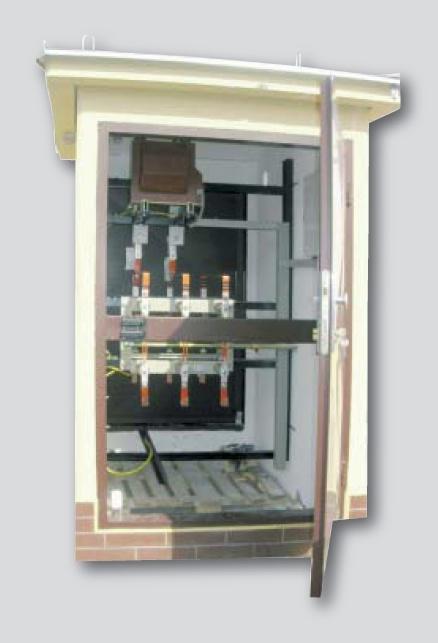

Betonová bloková trafostanice BBT 1 a BBT 3
1) rozvodná sústava: VN - 3 - 50 Hz, 6 kV/IT NN - 3N - 50 Hz, 400/230 V/IT
2) pracovné prostredie: podľa STN 330 300 > aktívne, zložité čl. 4.1.1 - vonkajšie normálne, čl. 3.1.2 - vnútorné
3) ochrana pred úrazom el. prúdom: ochrana pred úrazom el. prúdom pri poruche podľa STN 33 2000 - 4 - 41.
Ochrana samočinným odpojením napájania v sieťach s izolovaným neutrálnym bodom IT
Ochrana samočinným odpojením napájania podľa čl. 413,1 v sieti IT použitím ističa ako ochranného prístroja
ochrana pred úrazom el. prúdom v normálnej prevádzke podľa STN 33 2000 - 4 - 41 krytom, zábranou
- zábranami alebo krytmi podľa čl. 412.2
- izolovaním živých častí podľa čl. 412.1
4) betónové blokové transformovne BBT 1 a BBT 3 vyhovujú požiadavkám STN EN 61 330 - blokové transformovne
Technické údaje
Rozvádzač nn BBT
Elektrovýzbroj: istič PR 61 - B2 (FA 1)
Istič PR 63 - M8 + N (FA 2)
Zásuvka ZS 203
Vyhovuje: STN EN 60 439 - 1 + A1 + A1
- Katalog - 119 kB
